휠 / 브레이크 간섭 방지 사전 참고 가이드

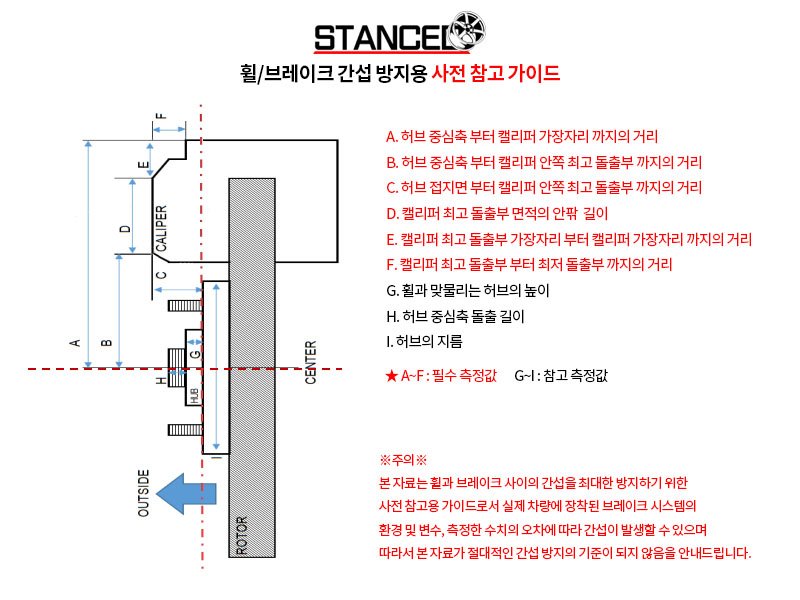

빅 캘리퍼(대형 브레이크)를 장착하셨다면, 아래 그림의 A~I 지점을 측정해 주문서 마지막 단계의 「요청사항」란에 적어 주세요. 설계 시 최대한 반영해 간섭 위험을 줄여 드립니다.
A~F는 필수 측정값, G~I는 참고 측정값입니다.
측정 항목
A허브 중심축부터 캘리퍼 가장자리까지의 거리필수
B허브 중심축부터 캘리퍼 안쪽 최고 돌출부까지의 거리필수
C허브 접지면부터 캘리퍼 안쪽 최고 돌출부까지의 거리필수
D캘리퍼 최고 돌출부 면적의 안팎 길이필수
E캘리퍼 최고 돌출부 가장자리부터 캘리퍼 가장자리까지의 거리필수
F캘리퍼 최고 돌출부부터 최저 돌출부까지의 거리필수
G휠과 맞물리는 허브의 높이참고
H허브 중심축 돌출 길이참고
I허브의 지름참고
※ 주의
본 자료는 휠과 브레이크 사이의 간섭을 최대한 방지하기 위한 사전 참고용 가이드입니다. 실제 차량에 장착된 브레이크 시스템의 환경 및 변수, 측정한 수치의 오차에 따라 간섭이 발생할 수 있으며, 따라서 본 자료가 절대적인 간섭 방지 기준이 되지는 않습니다.
